Наши разработки

Система передачи данных по радио по гибридной технологии

  • Гибридная технология создается на основе широкополосной технологии (так называемая LoRa подобная технология) и различных известных mesh-сетей (ZigBee);
  • Устойчивость широкополосной передачи совмещенная с возможностью нескольких ретрансляций в mesh сети позволяет достичь большой дальности и надежности передачи;
  • Построение mesh-сети ведется координатором сети фоновом режиме без участия пользователя. До 500 устройств в сети;
  • Система предназначена для передачи любых данных с любых приборов независимо от протокола обмена.
  • Максимальный объем передаваемых данных в одном пакете 2 кБайта. После передачи пакета от координатора модуля, координатор выставляет сигнал готовности к передаче следующего пакета.



Универсальный источник питания для устройств автоматики

  • Техкомплект для встраивания в счетчики или в сменные модули связи универсальных 2G/3G/4G модулей;
  • Питание от источника питания счетчика;
  • Высокоскоростной последовательный интерфейс UART (до 115200 бод);
  • Возможность трассировки платы под корпус заказчика;
  • Высокая  скорость  передачи  данных  в  режиме  4G  LTE (более 1 Мбит/сек);
  • Совместимость с сетями 3G;
  • Совместимость с сетями 2G;
  • SIM карта может быть как впаиваемой, так и со слотом для установки обычной SIM.

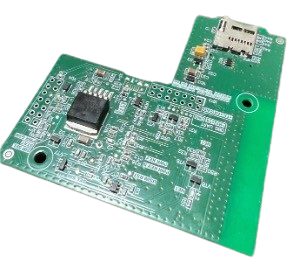

Техкомплект для счётчиков электроэнергии с беспроводной передачей данных

  • Техкомплект для встраивания в счетчики или в сменные модули связи универсальных 2G/3G/4G модулей;
  • Питание от источника питания счетчика;
  • Высокоскоростной последовательный интерфейс UART (до 115200 бод);
  • Возможность трассировки платы под корпус заказчика;
  • Высокая  скорость  передачи  данных  в  режиме  4G  LTE (более 1 Мбит/сек);
  • Совместимость с сетями 3G;
  • Совместимость с сетями 2G;
  • SIM карта может быть как впаиваемой, так и со слотом для установки обычной SIM.

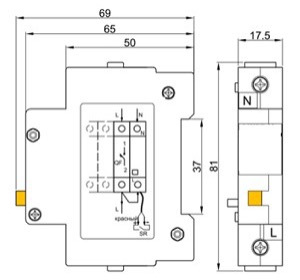

Независимый расцепитель

  • Устройство   ТПЭ-232   предназначено   для   отключения   автоматического выключателя при превышении максимально   разрешенной  мощности  запараметризированной  в  счетчике   электрической энергии или по команде оператора АСКУЭ.
  • Напряжение питания – 220 В;
  • Полная потребляемая мощность – 3 ВА;
  • Работает при температуре от – 40 до + 70 °С;
  • Степень защиты – IP20.

Однофазный и трёхфазный счётчик электрической энергии

  • Сменный заменяемый модуль связи из   следующих вариантов:

        -гибридный радиомодуль 433 МГц;

       -NB-IoT;

- 3G/4G;

  • Отдельный встроенный Bluetooth для обмена с дистанционным дисплеем и/или с приложением на смартфоне;
  • Встроенное реле;
  • Долговременная работа при линейном   перенапряжении до 440В;
  • Температурный диапазон: от – 40 до + 70 °С;
  • Степень защиты – IP54 или выше.

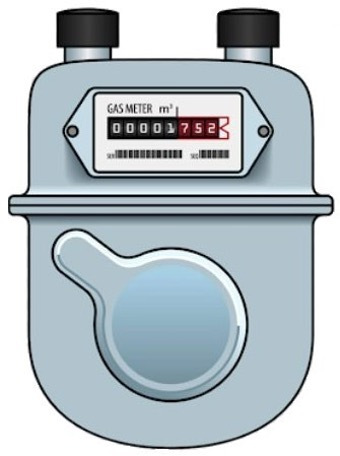

Счётчик газа

  • Счетчик газа с модулем передачи данных NB-IoT, также возможно исполнение с гибридной радиотехнологией;
  • Впаиваемая SIM-карта (для варианта NB-IoT);
  • Питание от встроенных двух литиевых батарей;
  • Защита от неодимового магнита.

Счётчик воды

  • Счетчик воды с модулем передачи данных NB-IoT, также возможно исполнение с гибридной радиотехнологией;
  • Впаиваемая SIM-карта (для варианта NB-IoT);
  • Питание от встроенных двух литиевых батарей;
  • Защита от неодимового магнита.

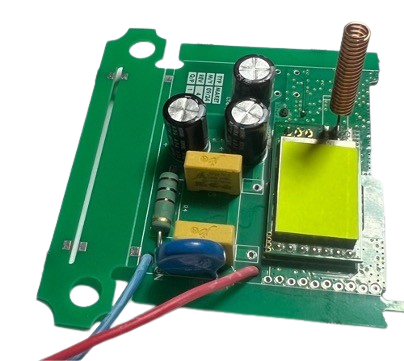

Техкомплект для счётчиков электроэнергии с беспроводной передачей данных

  • Разработан    техкомплект  для     дооснащения счетчиков электрической  энергии,  в  которых  нет  беспроводной передачи  данных,  по  широкополосной  технологии  (так называемая LoRa-подобная технология);
  • Техкомплект получает питание от собственного источника подключенного внутри счетчика к ВХОДНЫМ клеммам счетчика  и  не  нагружает  основной  источник  питания счетчика,   для   исключения   любого   влияния   на измерительную часть счетчика;
  • Техкомплект  с  запасом  обеспечивает  электромагнитную      совместимость по создаваемым им кондуктивным помехам.

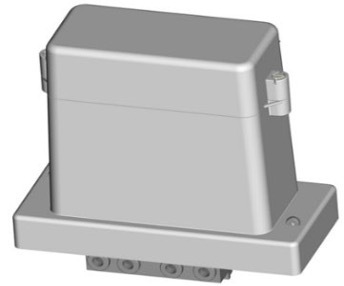

Устройство сбора и передачи данных

  • Разработан УСПД в корпусе для установки на опору ЛЭП;

  • Возможно крепление на стену для применения в многоквартирных домах;
  • Питание – однофазная и трехфазная сеть;
  • Встроенный 2G/3G/4G модем;
  • Впаянная SIM-карта;
  • Один слот под установку обычной SIM-карты;
  • Flash память до 1 Гбайт;
  • Опрос счетчиков по LoRa-подобному радиоканалу в диапазоне 433МГц;
  • Интерфейс RS485 для опционального подключения координаторов сторонних производителей с установкой координатора под клеммную крышку;
  • Поддержка протокола CRC-RB, разработанного в РУП «БЕЛТЭИ» для выгрузки в систему верхнего уровня АГАТ.

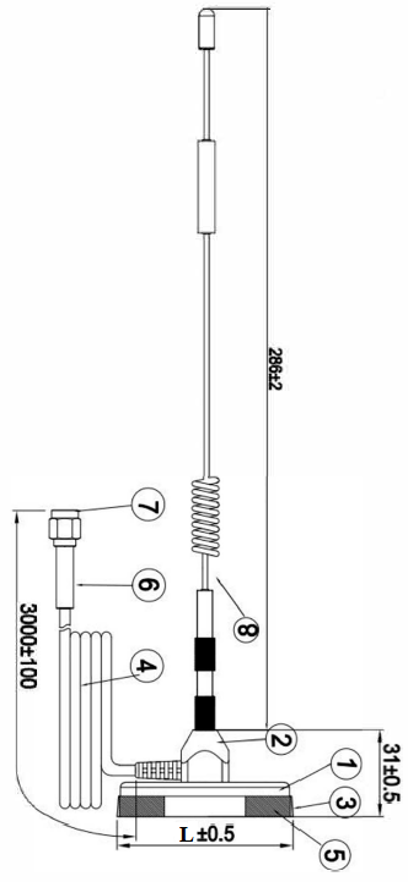

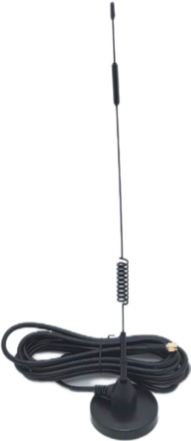

Антенна 4G с магнитным основанием 62 и 80 мм



Электрические характеристики:

üДиапазон частот - 700Mhz-2.7Ghz;

üСопротивление - 50 Ω;

üКСВ - ≤2.0;

üУсиление - ≥8dBi макс. 10-20 dBi;

üПоляризация – линейная, вертикальная;

üРадиальное направление – всенаправленный;

üМощность - до 50 Вт.



     Механические характеристики:

üГабаритные размеры – 320 мм ± 5 мм;

üТип разъема - SMA Male;

üСоединительный кабель- RG58/U;

üТемпература эксплуатации – от -40°C до +85°C;

üВлажность – не более 95%;

üЦвет основания – черный;

üДлина кабеля – 3 м;

üДиаметр основания – 62 / 80 мм;

üВес - 220г ± 5г.
